產品型號：ZCZP
公稱通徑：DN20~300mm
公稱壓力：PN0.5~1.6MPa
適用溫度：-5℃~80℃
適用介質：空氣、水、油等
產品概述
適用范圍于以蒸汽為加熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制區。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。

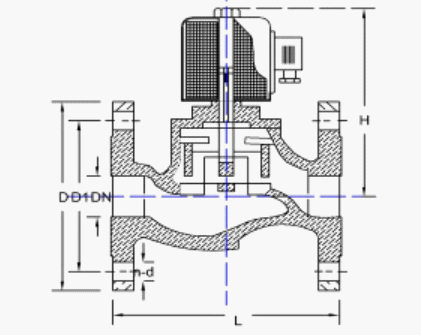

主要外形連接尺寸
|
通徑mm |
Cv值 |
L |
H |
D |
D1 |
n-Φd |
工作壓力（bar) |
|
|
常閉型 |
常開型 |
|||||||
|
20 |
5.4 |
150 |
180 |
105 |
75 |
4-Φ14 |
0.3～16 |
0.3-10 |
|
25 |
8.5 |
160 |
195 |
115 |
85 |
4-Φ14 |
0.3～16 |
0.3-10 |
|
32 |
14 |
180 |
205 |
140 |
100 |
4-Φ18 |
0.3～16 |
0.3-10 |
|
40 |
18 |
200 |
220 |
150 |
110 |
4-Φ18 |
0.3～16 |
0.3-10 |
|
50 |
28 |
230 |
235 |
165 |
125 |
4-Φ18 |
0.3～16 |
0.3-10 |
|
65 |
42 |
290 |
250 |
185 |
145 |
4-Φ18 |
1～16 |
1-10 |
|
80 |
65 |
310 |
260 |
200 |
160 |
8-Φ18 |
1～16 |
1-10 |
|
100 |
100 |
350 |
290 |
220 |
180 |
8-Φ18 |
1～16 |
1-10 |
|
125 |
180 |
400 |
365 |
250 |
210 |
8-Φ18 |
1～16 |
1-10 |
|
150 |
250 |
480 |
400 |
285 |
240 |
8-Φ22 |
1～16 |
1-10 |
|
200 |
420 |
600 |
456 |
340 |
295 |
12-Φ22 |
1.5～16 |
1.5-10 |
|
250 |
660 |
730 |
434 |
405 |
355 |
12-Φ26 |
1.5～16 |
1.5-10 |
|
300 |
890 |
850 |
490 |
460 |
410 |
12-Φ26 |
2～16 |
2-10 |
|
350 |
1060 |
2～16 |
2-10 |
|||||
