產品型號：UFS
公稱通徑：DN20~300mm
公稱壓力：PN1.6~2.5Mpa
工作壓力：PN1.6~2.5Mpa
工作溫度：425℃
產品概述
汽水分離器是利用體內圖形和蒸汽與水流動的原理產生不同的流向，而且介質流向在急劇轉換的方式，將蒸汽與蒸汽中含有的懸浮狀水滴分離開，提高了蒸汽的干燥度（干燥度可達到98 %），保證生產的順利運行。
產品特點
1、提高了蒸汽的干燥度送往蒸汽設備，提高設備的熱效率。
2、防止水擊，而分離出來的凝結水通過下面的疏水器排出。
3、UFS型汽水分離器也適用于各種氣體和液體的分離。
主要零件材料
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
鑄鋼 |
|
過濾罩 |
不銹鋼 |

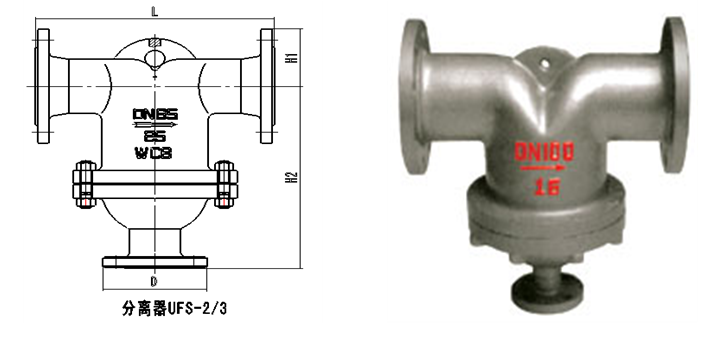

外型連接尺寸
|
產品 型號 |
公稱通徑(mm) |
連接方式 |
使用 壓力(Mpa) |
允許溫度(℃) TMP |
外型尺寸（mm） |
|||
|
L |
H1 |
H2 |
D |
|||||
|
UFS1 |
50 |
法蘭 |
0.01-2.5 |
350 |
270 |
80 |
250 |
25 法蘭 |
|
65 |
310 |
90 |
275 |
|||||
|
UFS2 |
80 |
法蘭 |
0.01-2.5 |
350 |
400 |
107 |
320 |
25 法蘭 |
|
125 |
108 |
370 |
||||||
|
UFS3 |
150 |
法蘭 |
0.01-2.5 |
350 |
450 |
140 |
410 |
50 法蘭 |
|
200 |
168 |
435 |
||||||
|
UFS4 |
250 |
法蘭 |
0.01-2.5 |
350 |
550 |
203 |
517 |
50 法蘭 |
|
300 |
600 |
230 |
570 |
|||||
|
0.01-4.0 |
600 |
257 |
585 |
|||||
|
UFS5 |
350 |
法蘭 |
0.01-2.5 |
350 |
700 |
275 |
650 |
法蘭 |

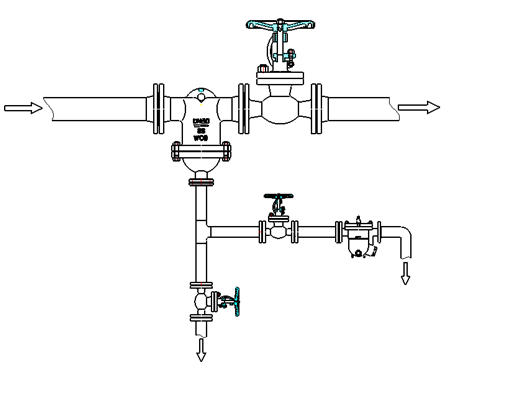

安裝使用注意事項
1、安裝前心須用壓力氣體吹掃管線，清除污垢，雜物。
2、本分離器應安裝在蒸汽管線路較低的位置，,分離器前后建議安裝截止閥.。
3、安裝方向:：閥體上的箭頭指向與管道內流體方向一致(閥體上箭頭指向為流體出端口)。
4、汽水分離器下部應安裝疏水閥，疏水閥要根據排量和工況選擇。
5、為防止汽水分離器和下部的疏水閥因污物堵塞而出現故障，疏水閥前建議安裝過濾器，并定期進行清理工作，確保設備正常運行。
