產品型號：ZFQ
公稱通徑：DN20~400mm
公稱壓力：PN1.6~2.5MPa
適用溫度：0°C~80°C
適用介質：水、空氣
產品概述
ZFQ-1全天候防爆阻火呼吸閥，又名LFH-IZ/HXF-IZ阻火呼吸閥，防爆阻火呼吸閥集阻火器功能與呼吸閥功能為一體，結構新穎。它是石化儲罐必備的新型安全設備，其優點是阻火呼吸性能好，重量輕，維修方便。
產品特點
1、新型防爆阻火呼吸閥材質設計結構合理，阻火與呼吸連成一體，降低成本。
2、閥盤、閥封環采用不銹鋼、聚四氟乙烯材料。耐低溫、防凍性能好。
3、阻火呼吸閥是安裝在固定頂罐上的通風裝置，減少油品蒸發、損失，是節能減排的優良產品，能夠為企業節約資源。
4、它具有能對石油儲罐內外壓力進行自動調節的特點。
5、結構簡單、重量輕、易檢修、安裝方便。
6、阻爆性能合格，連續13次阻爆性能試驗每次都能阻火。
7、耐低溫防凍性能合格：在-42度操作2小時，壓力閥盤、真空閥盤合密封均無變形現象。
8、在常溫36度連續操作72小時，動作10000次，壓力閥盤、真空閥盤和導桿接觸面無任何磨損合碰傷跡象，導桿升降靈敏無卡死現象。
適用范圍
全天候防爆阻火呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。可與新型波紋阻火器配套使用。

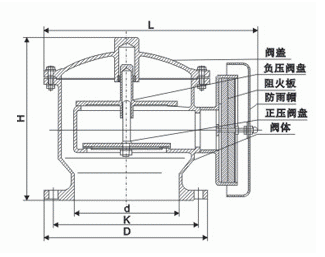

外形結構圖
連接尺寸
|
公稱通徑 （mm） |
安裝尺寸（mm） | ||||
|
D |
K | L | H | n×φ | |
| DN25 |
115 |
85 | 160 | 165 |
4x14 |
| DN32 | 135 | 100 | 180 | 185 | 4x18 |
| DN40 | 145 | 110 | 190 | 190 | 4x18 |
| DN50 | 160 | 125 | 220 | 220 | 4x18 |
| DN80 | 195 | 160 | 270 | 260 | 8x18 |
| DN100 | 215 | 180 | 310 | 280 | 8x18 |
| DN150 | 280 | 240 | 380 | 330 | 8x22 |
| DN200 | 335 | 295 | 450 | 380 | 12x22 |
| DN250 | 395 | 350 | 520 | 420 | 12x22 |
| DN400 | 565 | 515 | 670 | 520 | 16x26 |
