鑄鋼柱塞截止閥

技術參數

產品型號：UJ41SM

公稱通徑：DN15~300mm

公稱壓力：PN1.6~10.0MPa

適用溫度：≤425℃

適用介質：水、蒸汽、油品、腐蝕性介質等

產品詳情

產品概述

鑄鋼柱塞截止閥的柱塞表面經過高精度外圓磨床加工而成，密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高了柱塞閥的使用壽命。法蘭柱塞閥標準可按美標、日標、國標等進行加工。是安裝在蒸汽管道上，閥桿部位無泄漏，是鍋爐蒸汽理想閥門。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。

產品特點

1、開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損。

2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。

3、在閥門中柱塞與密封環間采用過盈配合，從而保證了閥門的密封性，杜絕了內外泄漏。

4、關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

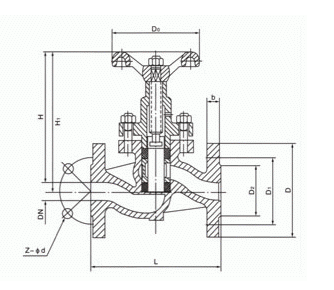

外形結構圖


連接尺寸

1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R
公稱通徑 DN(mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要外形尺寸及連接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520
	D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470
	D2	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435
	b	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18	8-φ23	12-φ23	12-φ25	12-φ25	16-φ25
	H	133	140	165	180	200	226	267	300	340	388	410	498	580	985	110
重量	kg	3.6	4.5	6	8.8	12	16	22	30	42	62	88	155	240	330	540

1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R
公稱通徑 DN(mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要外形尺寸及連接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520
	D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470
	D2	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435
	b	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18	8-φ23	12-φ23	12-φ25	12-φ25	16-φ25
	H	133	140	165	180	200	226	267	300	340	388	410	498	580	985	110
重量	kg	3.6	4.5	6	8.8	12	16	22	30	42	62	88	155	240	330	540

4.0MPa U41SM-40 U41SM-40P U41SM-40R
公稱通徑DN(mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要形尺及連接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570
	D1	65	75	85	100	110	125	145	160	190	220	250	320	385	450	515
	D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465
	D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364	422
	b	16	16	16	18	18	20	22	22	24	28	30	32	42	46	52
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ30	12-φ34	16-φ34	16-φ34
	H	133	140	165	180	200	230	267	300	340	388	410	498	580	1000	1130
重量	kg	3.6	4.5	6	8.8	12	16	22	32	42	70	95	180	260	480	690
